Laporan Akhir 2 M2




1. Jurnal [Kembali]










2. Alat dan Bahan [Kembali]
  1. Panel DL 2203D
  2. Panel DL 2203C
  3. Panel DL 2203S
4. Jumper

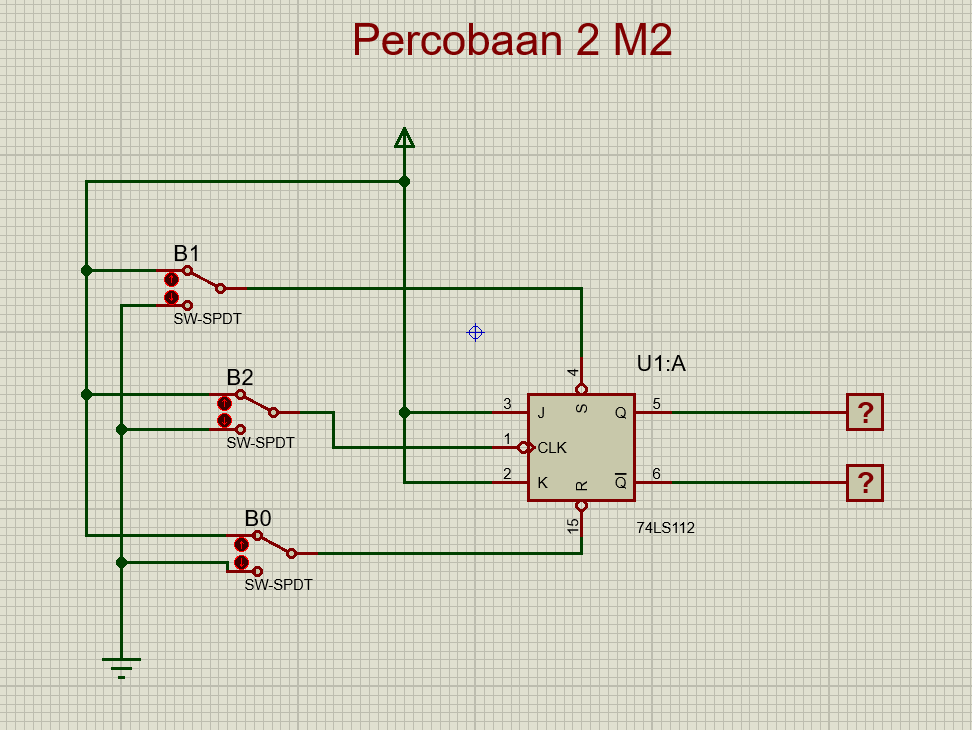

3. Rangkaian Simulasi [Kembali]




 4. Prinsip Kerja Rangkaian [Kembali]

 Input pin S terhubung ke B1, input pin R terhubung ke B0, input pin J dan K terhubung ke sumber arus, sehingga logika J K selalu 1, CLK terhubung ke  B2, output  Q dan Q' terhubung LED

    Mula-mula tinjau bagian R-S terlebih dahulu, apabila salah satu atau keduanya aktif, maka output tidak akan terpengaruh oleh input J-K. Saat R-S tidak aktif barulah input J-K ada pengaruh terhadap output. Output yang dihasilkan oleh input J-K dapat dilihat pada tabel kebenaran di bawah. Clock pada rangkaian percobaan di atas bersifat active low, artinya, output akan dihasilkan ketika perpindahan nilai clock dari 1 ke 0. Pada percobaan di atas, input J-K selalu 1, maka output akan berlawanan, kemudian clock akan mentrigger sehingga output akan berlawanan.

    Rangkaian di atas juga bisa disebut dengan T flip flop karena nilai input J dan K sama.



5. Video Rangkaian [Kembali]


 6. Analisa [Kembali]
1. Analisa apa yang terjadi saat B2 dan input J dan K dihubungkan ke clock, gambarkan timing diagram

    Dapat dilihat dari timing diagram di atas, dari titik A sampai D, saat berada di titik tersebut, R atau S sedang aktif, maka input J dan K tidak akan mempengaruhi output yang akan muncul. Saat titik D samapi F dan titik G sampai H, barulah input J K akan mempengaruhi output.
    Saat titik D sampai E: R dan S tidak aktif, maka input J K akan diperhatikan, kondisi akan selalu terjadi saat clock fall time yaitu input J = 0, K = 0 yang mana output dari input tersebut sama dengan dari output sebelumnya . Pada output di titik D sampai E, yaitu Q = 0, Q' = 1, karena output sebelumnya adalah Q = 0, Q'=1
    Saat titik F sampai G : Output diubah menjadi Q = 1, Q' = 0 dengan cara mengubah nilai S menjadi logika 0 dan R berlogika 1
    Saat titik G sampai H : Input S dan R diubah menjadi tidak aktif lagi, seperti sebelumnya, kondisi yang selalu terjadi saat clock fall time adalah J = 0, K = 0, yang mana outputnya akan tetap dari output sebelumnya, yaitu Q=1, Q'=0


 7. Link Download [Kembali]
