Tugas Pendahuluan 2 Modul 3
(Percobaan 3 Kondisi 2)
1. Prosedur
[Kembali]1. Rangkai komponen sesuai percobaan dan kondisi yang dipilih.
2. Buat program menggunakan Arduino IDE.
3. Transfer program yang telah dibuat ke Arduino yang ada di Proteus.
4. Uji coba program di simulasi sesuai dengan kondisi yang diinginkan.
5. Proses selesai setelah uji coba berhasil dilakukan.
1. Modul Arduino Uno
spesifikasi:
2. Keypad
3. LCD
spesifikasi:
Tampilan 2 baris @ 16 karakter, 5 x 8 pixel
Display controller: HD44780 (standar industri LCD)
Dilengkapi lampu latar warna biru/hijau/kuning
Sudut pandang lebar dengan tingkat kontras yang dapat diatur dan terlihat jelas
Tegangan kerja: 5V DC
Dimensi modul: 80 x 36 x 12 mm
Dimensi layar tampilan: 64,5 mm x 16 mm
Diagram Blok :
3. Rangkaian Simulasi dan Prinsip Kerja
[Kembali]

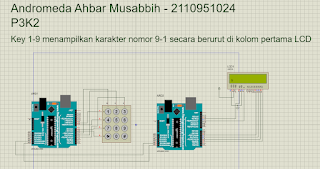

Rangkaian Simulasi Sebelum dirunning:
Rangkaian Simulasi Setelah dirunning:
Prinsip Kerja :
Pada rangkaian menggunakan dua buah arduino sebagai master dan slave, untuk arduino master itu digunakan sebagai input, yaitu keypad. Sedangkan untuk arduino slvae sebagai output, output berupa LCD. Komunikasi yang digunakan antar dua arduino adalah I2C
Pada rangkaian menggunakan dua buah arduino sebagai master dan slave, untuk arduino master itu digunakan sebagai input, yaitu keypad. Sedangkan untuk arduino slvae sebagai output, output berupa LCD. Komunikasi yang digunakan antar dua arduino adalah I2C
Saat key ditekan, maka master akan melakukan transmisi data ke slave, data yang ditransmisikan adalah key yang ditekan. Pada slave, data berupa key yang diterima tersebut akan ditampilkan pada LCD pada kolom 1, baris 2.
4. Flowchart dan Listing Program
[Kembali]
Flowchart :
- Master :
Listing Program :
Master :
#include <Keypad.h>
#include <Wire.h>
// Define the keypad dimensions
const byte ROWS = 4;
const byte COLS = 3;
// Define the key mapping
char keys[ROWS][COLS] = {
{'9', '8', '7'},
{'6', '5', '4'},
{'3', '2', '1'},
{'*', '0', '#'},
};
// Define the row and column pins
char rowPins[ROWS] = {9, 8, 7, 6};
char colPins[COLS] = {5, 4, 3};
// Create the keypad object
Keypad keypad = Keypad(makeKeymap(keys), rowPins, colPins, ROWS, COLS);
void setup() {
Wire.begin(); // join i2c bus (address optional for master)
}
void loop() {
char key = keypad.getKey();
if (key) {
Wire.beginTransmission(4); // transmit to device #4
Wire.write(key);
Wire.endTransmission(); // stop transmitting
}
}
Slave :
#include <LiquidCrystal.h>
#include <Wire.h>
LiquidCrystal lcd(12, 11, 5, 4, 3, 2); // Sesuaikan pin sesuai dengan koneksi LCD
void setup() {
lcd.begin(16, 2);
Wire.begin(4); // join i2c bus with address #4
Wire.onReceive(receiveEvent); // register event
Serial.begin(9600); // start serial for output
}
void loop() {
delay(100);
}
// function that executes whenever data is received from master
// this function is registered as an event, see setup()
void receiveEvent(int howMany) {
char c = Wire.read(); // receive byte as a character
Serial.println(c); // print the character
lcd.clear();
lcd.setCursor(0, 1);
lcd.print(c);
delay(100);
}
Percobaan 3 Kondisi 2
Key 1-9 menampilkan karakter nomor 9-1 secara berurut di kolom pertama LCD
6. Video Simulasi
[Kembali]
7. Download File
[Kembali]
